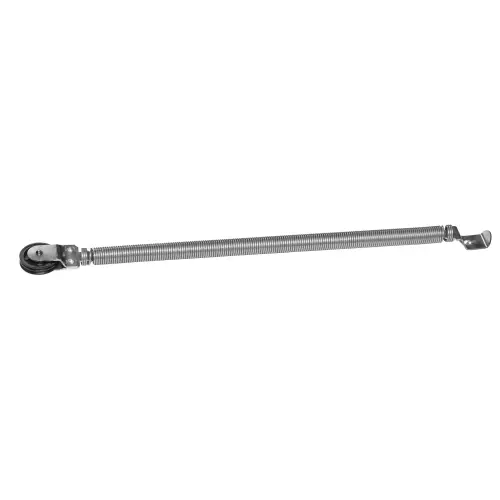

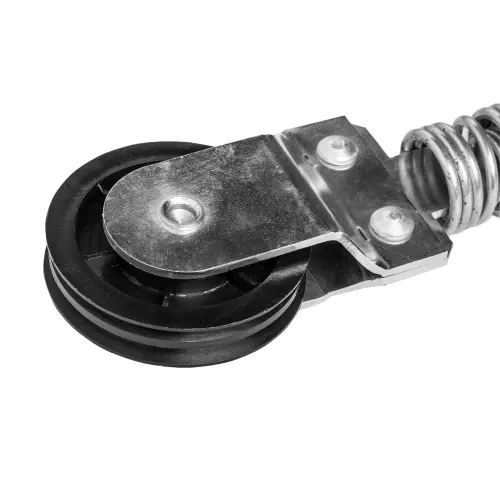

Hörmannhoz rugó 753 – 1 pár Húzórugó szekcionált garázskapukhoz

Információk a szerelésről

Vásárlás után, felszerelés előtt

Ha lehet ne használja a Hörmann garázskaput, amíg nem szerelik fel az új rugókat. Ha nem lehet elkerülni a garázskapu használatát, akkor kézzel, emberi erővel helyettesítse az eltört rugó erejét. Amikor garázskapu mozgatóval mozgatja a kaput, ön is emelje vele együtt a kaput. Azon az oldalon álljon ahol több rugó van eltörve. Ha egyforma mennyiségű rugó van eltörve akkor középre álljon. Csukásnál is emeljen egy keveset a kapu súlyán. Tekintve hogy nem lehet pontosan úgy emelni mint az eltört rugó, ezért a motor sűrűn le fog állni, vissza fog nyitni. Csukásnál, ha visszanyit a motor, akkor kevesebb erővel pótolja a törött rugó erejét. Nyitásnál ha megáll a motor, akkor több erővel emelje a kaput.

Felszerelés közben

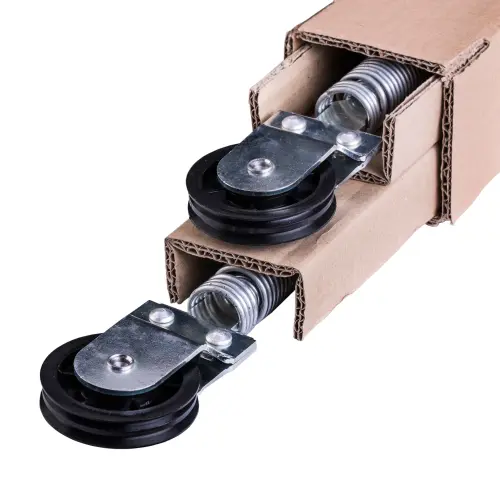

Tegye el a csomagolóanyagot, ha esetleg vissza kellene küldeni a terméket.
Ha van számla a dobozon, akkor tegye el, mert szükség lehet rá. pl: garanciális ügyek intézéséhez.

Előfordulhat hogy az új 753 rugó rövidebbnek tűnik. 1-2 cm eltérés időnként lehet a rugókban, de legtöbbször azért tűnik rövidebbnek, mert a régi rugó kinyúlt, nem tudja felvenni az eredeti formáját.

Figyelem! Balesetveszély!

A Hörmann garázskapuba csak szakember cseréljen pótalkatrészeket. Bármilyen beszereléssel kapcsolatos tippet közlünk, az nem helyettesíti a munkavégzéssel kapcsolatos balesetvédelmi anyagokat. A munkavégzéssel kapcsolatos összes szabályt meg kell ismerned és be kell tartanod. Ha a tippjeink valahol megsértik bármelyik balesetvédelmi szabályt, akkor azt a tippet hagyd figyelmen kívül. A helyi szabályok az irányadóak nem a mi tippjeink.

Kizárólag nyitott kapunál szerelje a rugót. Ha be van csukva a kapu, akkor a rugó fel van feszítve és nagyon baleset veszélyessé válik.
Szereléskor egyszerre csak ez egyik rugót szerelje ki. És szerelje be rögtön az új rugót, majd ismételje meg a másik oldalt. Ne szerelje ki mind a két oldalt egyszerre.

Mire van szükség a rugó kiszereléséhez/beszereléséhez?

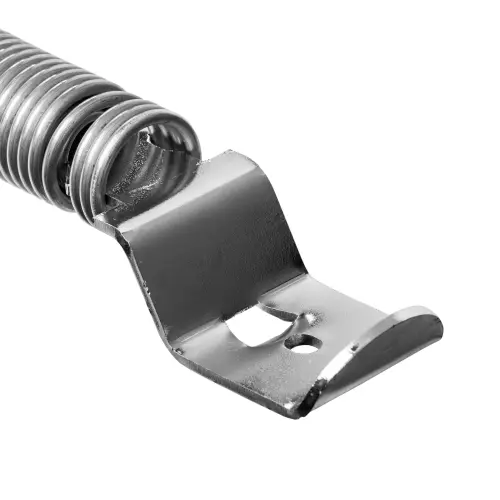

Ne szerelje egyedül a kaput. A másik személynek egyetlen feladata legyen: vigyázzon arra hogy a nyitott kapu szerelés közben nehogy rácsukódjon a szerelő emberre. Ha motoros kapuja van, akkor nyissa ki motorral a kaput, és áramtalanítsa a kapumozgató motort. Hagyja mechanikusan összekapcsolva a kapumozgató motorral a kaput. Így szerelés közben a motor is tudja biztosítani a kaput a visszazuhanástól. A rugó beakasztása után ne feledje el visszacsavarni a rögzítőcsavart a rugó aljába.

Hörmann 753 rugó szerelése

Egyforma magasságba akassza be a két oldalt lévő rugót. Nem szabad különböző magasságba beakasztani, mert a kaput félre fogja húzni, és hibás működést eredményez. Ha nem ugyanabba a magasságba akasztja be a kapu mindkét oldalán a termékek végét, akkor feleslegesen koptatja a görgőket. Így a kapu hamarabb tönkremegy.

A rugó megfeszítését úgy kell ellenőrizni, hogy a kapumozgató motort szétkapcsolta a kaputól, azért hogy kézzel tudja nyitni a kaput. Kézzel nyissa ki a kaput kb 1 méter magasságra. Ha a kapu elkezd a saját súlyától süllyedni, akkor feszítsen még a rugón. Ha elkezd emelkedni a kapu akkor gyengítsen a rugó erején, akassza feljebb. A drótkötél mindig legyen feszes. Ha teljesen kinyitjuk a kaput akkor is mindig maradjon feszes a drótkötél. Máskülönben a drótkötél kiesik a görgőből és a görgő mellé fog befeszülni. Ez működésképtelenné teszi a kaput.

Az új 753 rugó nem erősebb mint a régi 753 rugó, csak annak tűnik. A régi rugó elgyengült. Ezért tűnik erősebbnek. Az új rugót lehet, hogy nem ugyanoda kell beakasztani mint a régit. Ritkán előfordul a széles és alacsony Hörmann kapuknál, hogy ha a legfelső helyre akasztják be a rugót akkor is erős. Ez azért van mert alacsony és nehéz kapuja van. Ekkor nem lehet mit tenni, használja úgy hogy egy kicsit erős a rugó, és idővel gyengül annyit hogy pont jól üzemeljen a kapu. Ez a gyári rugóval is előfordulhat, tekintve hogy a mi rugónk nem erősebb mint a gyári.

Felszerelés után a pótalkatrész rugó az első 1-3 nyitás csukás közben hangosan fog kattanni. Ez kattanás a próba nyitás-csukásoknál teljesen normális.

Ha a 3 nyitás után is van időnkét kattogó hang akkor fogja meg a rugót és az egyik lemezt a rugó végén és csavarjon rajtuk egy keveset. Ügyeljen arra hogy a rugó feje jól álljon és ne akadjon bele a kapuba működés közben.

Ha csak néha kattan/pattan a rugó, ellenőrizze le hogy a rugó nem e hozzáér valahol a garázskapuhoz.

A rugócsere után mindig resetelni kell a Garázskapu mozgatót (motor) és újra kell tanítani. (Akár Hörmann márkájú, akár más márkájú kapud van.) Ez azért kell mert a régi, elgyengült rugó erejét ismerte a mozgató. És nem tudja, hogy ki lett cserélve a rugó.
Ez a lépés kapumozgatónként változik. Keresse meg a kapumozgató motor leírását. Ne kezdje el nyomkodni e nélkül. Ha nem találja meg a kapumozgató motorjának leírását az interneten, akkor fényképezze le a kapumozgató motort és a kapumozgató motor adattábláját és küldje el nekünk azokat. Kollégáink igyekeznek elküldeni a megfelelő használati utasítást.

Ha már elvégezte a fenti lépéseket, érdemes ezen túl egy kisebb karbantartást is végezni a kapun. Ellenőrizze le a görgőket, hogy könnyen forogjanak. Amikor be van csukva a kapu, ne feszüljenek a görgők. Lazítson a görgőkön, ha nem tudja kézzel megpörgetni őket.
A görgők tengelyénél található olajzónyíláson fújjon be olajat. (Csak a görgőknél. A rugónál lévő csapágyas görgőt nem kell olajozni.)
Olajozza be a csuklós pántokat.
Takarítsa ki a sínt ronggyal. A sínt nem szabad kenni zsírral, vagy egyéb termékkel!!!
Ha a sínben van olyan szennyeződés, ami nem jön ki, akkor olyan tisztítószert alkalmazzon, ami oldja a szennyeződést, de nem marja a horganyt. Olvassa el a tisztítószer leírását!

Felszerelés után

Miután már beállította Hörmann kapuján a 753 es húzórugót és teljesen jól működik, 1-2 hónap elteltével kézi mozgatással ellenőrizze le a rugó erejét. Lehet hogy gyengült annyit a rugó hogy feszíteni kell még rajta egy kicsit. Ezt az eljárást évente egyszer ismételje meg, és állítson a rugón ha szükséges. Ezzel megkíméli a kapumozgatót.

A Hörmann 753 es rugó és a görgője nem igényel olajozást vagy bármiféle karbantartást. A Hörmann garázskapu viszont igen. Végeztesse el az időszakos karbantartásokat.

Ha a megfelelő terméket szerezte be, megfelelően beszerelte és az előírásoknak megfelelően karban tartja, akkor Hörmann garázskapuja akár évekig is jól tud működni.

Ha bármilyen problémát tapasztal a termékkel átvételnél, beszerelés során, vagy karbantartás során, írja meg nekünk mihamarabb, és technikai csapatunk igyekszik segíteni.
Jobb egy problémát még akkor orvosolni, amikor kicsi (és csak kisebb beállítást, módosítást igényel), mint akkor kapkodni, amikor már naggyá és költségessé vált a probléma.

Általános leírás a rugótörésről

Ha egyik alkalommal nagy durranást/pukkanást hallott a garázsból vagy nem nyílik fel a garázskapuja, akkor valószínűleg eltört a rugója, ami megemelné a kaput.

A rugó beazonosításához elsőként szükség lesz a kapu márkájára.
Ezt a kapu adattáblájáról tudja megtenni vagy a kapu alsó részén szereplő szövegről.
Előfordul, hogy az adattáblán szerepel a rugó típusszáma vagy méretei is.
Hörmann márkájú kapu esetében néha szerepel a típusszám.
Ha nincs meg az adattábla alapján a típusszám, akkor megnézzük a rugót.
Vannak olyan márkájú rugók (például néha Hörmann márkájú kapuknál), amiken szerepel a típusszám.
A típusszám vagy bele van ütve a rugó valamelyik végébe, vagy egy cetlin szerepel a rugón.
(Hörmann márkájú kapunál ez gyakran előfordul.)

Ha nem lát egyáltalán típusszámot sem az adattáblán, sem a rugón, akkor a következő információkra van szükség a kapuról:

• kép az adattábláról
• a kapu szélessége milliméterben
• a kapu magassága milliméterben.
